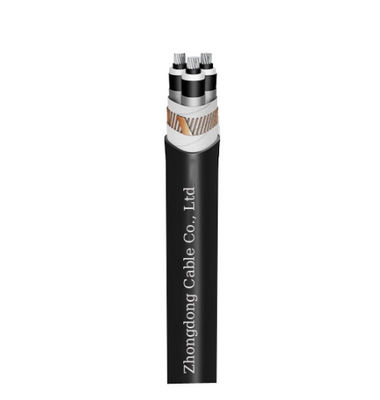

Ecrã de fio de cobre MV cabo de alimentação XLPE isolado de três núcleos 21/35kV

Tipo geral

Tipo VDE

Descrição

Aplicação

CU/XLPE/PVC (AL/XLPE/PVC)

N2XSY N2XSEY (NA2XSY NA2XSEY)

Condutor de Cu(Al condutor)Cabo de alimentação com revestimento de PVC isolado por XLPE

Quando colocado em interior, em túnel, fixado no suporte, no tubo e enterrado no solo, o cabo não suporta forças mecânicas externas.

CU/XLPE/PE (AL/XLPE/PE)

N2XS2Y N2XSE2Y

Condutor de Cu(Al condutor)Cabos de alimentação com revestimento de PE isolado por XLPE

CU/XLPE/STA/PVC (AL/XLPE/STA/PVC)

N2XSBY N2XSEBY (NA2XSBY NA2XSEBY)

Condutor de Cu(Al condutor)Cabos de alimentação com revestimento de PVC blindados de fita de aço com isolamento duplo XLPE

Para instalação em ambientes fechados, em túneis, em trincheiras de cabos ou directamente no solo, com capacidade para suportar forças mecânicas externas, mas sem capacidade para suportar forças de tração importantes.

CU/XLPE/STA/PE (AL/XLPE/STA/PE)

N2XSB2Y (NA2XSB2Y NA2XSEB2Y)

Condutor de Cu(Al condutor)Cabos de alimentação com revestimento de PE blindados com fita de aço, com isolamento XLPE duplo

CU/XLPE/ATA/PVC (AL/XLPE/ATA/PVC)

N2XSBY N2XSEBY (NA2XSBY NA2XSEBY)

Condutor de Cu(Al condutor)Cabos de alimentação com revestimento em PVC blindados de fita de alumínio, com isolamento duplo XLPE

CU/XLPE/SWA/PVC (AL/XLPE/SWA/PVC)

N2XSRY (NA2XSRY NA2XSERY)

Condutor de Cu(Al condutor)Cabos de alimentação com revestimento em PVC, com arame de aço, com isolamento XLPE

Para instalação em ambientes fechados, em túneis, em trincheiras de cabos, em poços ou directamente no solo, com capacidade para suportar forças mecânicas externas e uma certa força de tração

CU/XLPE/SWA/PE (AL/XLPE/SWA/PE)

N2XSR2Y N2XSER2Y

Condutor de Cu(Al condutor)Cabos de alimentação com revestimento em PE blindado com arame de aço isolado XLPE

CU/XLPE/AWA/PVC (AL/XLPE/AWA/PVC)

N2XSRY (NA2XSRY NA2XSERY)

Condutor de Cu(Al condutor)Cabos de alimentação com revestimento em PE blindado com arame de alumínio isolado XLPE
